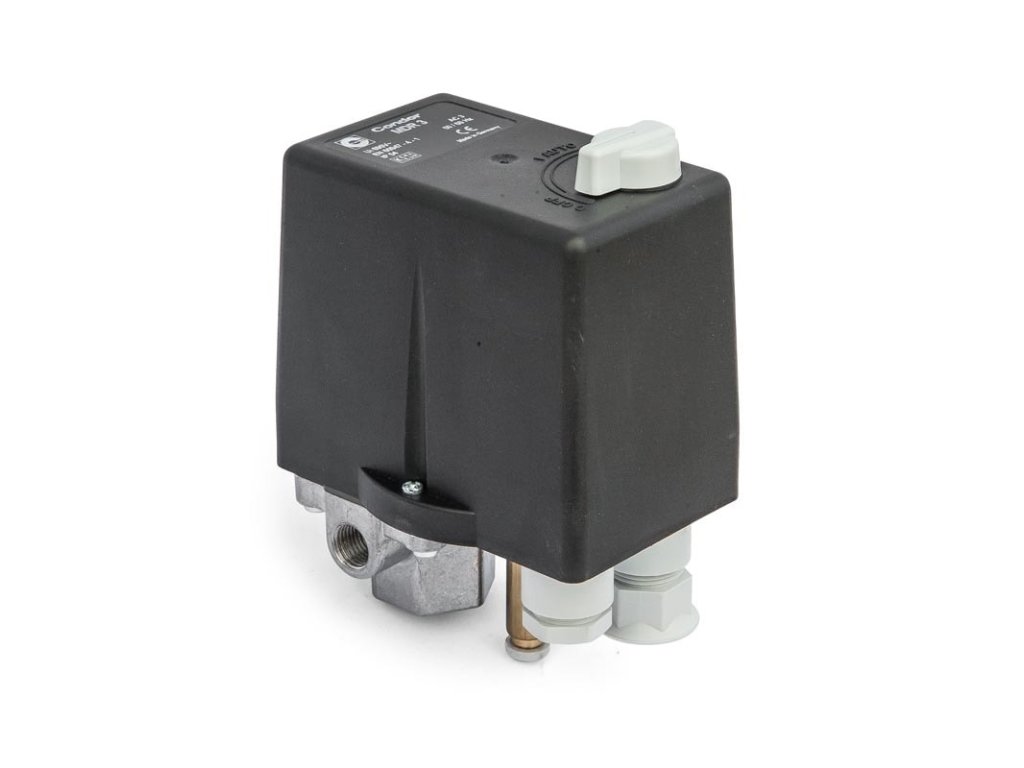

tlakový spínač pro kompresor Condor MDR3/16, 6,3 až 10A (třífázový)

Kvalitní tlakový spínač od německého výrobce Condor.
Třífázový tlakový spínač.
Spínací tlak: 4 až 13 bar
Vypínací tlak: 6 až 16 bar je závislý na spínacím tlaku. Rozsah možného nastavení upřesňuje diagram v příloze!
Max. spínaný proud: 10 A
Proudová ochrana 6,3 až 10A
Max. příkon třífázového elektromotoru 4,5 kW

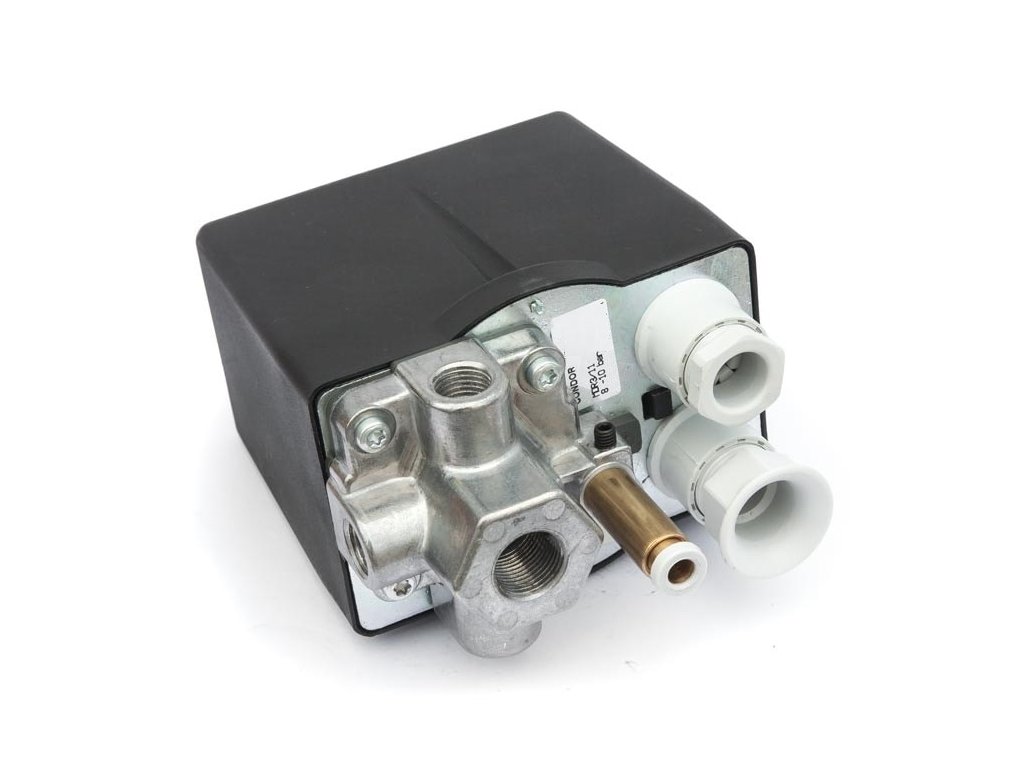

Připojovací závity:
zespoda: 1/2"i
ze stran: 3x 1/4"i

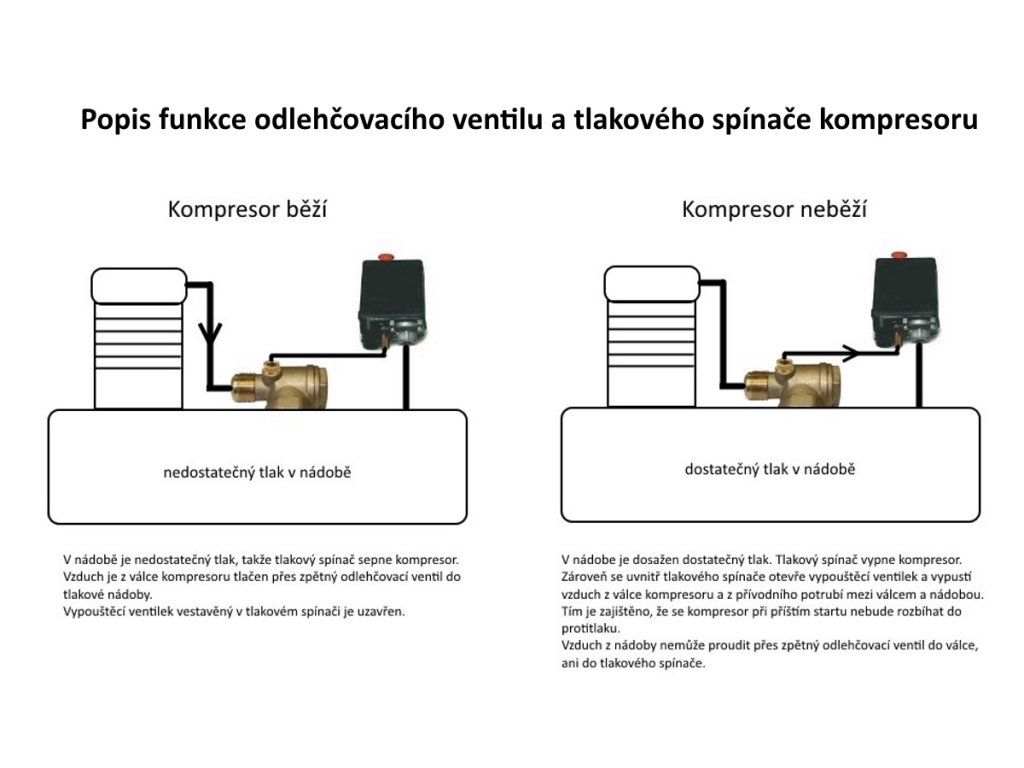

Zespoda je připojení pro hadičku 6mm (k propojení s odlehčovacím zpětným ventilem).

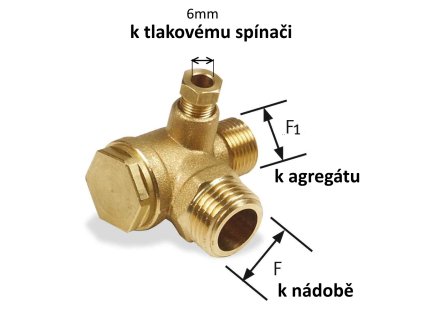

Ventilek pro připojení 6mm hadičky je úhlový, typ ELV3WS.

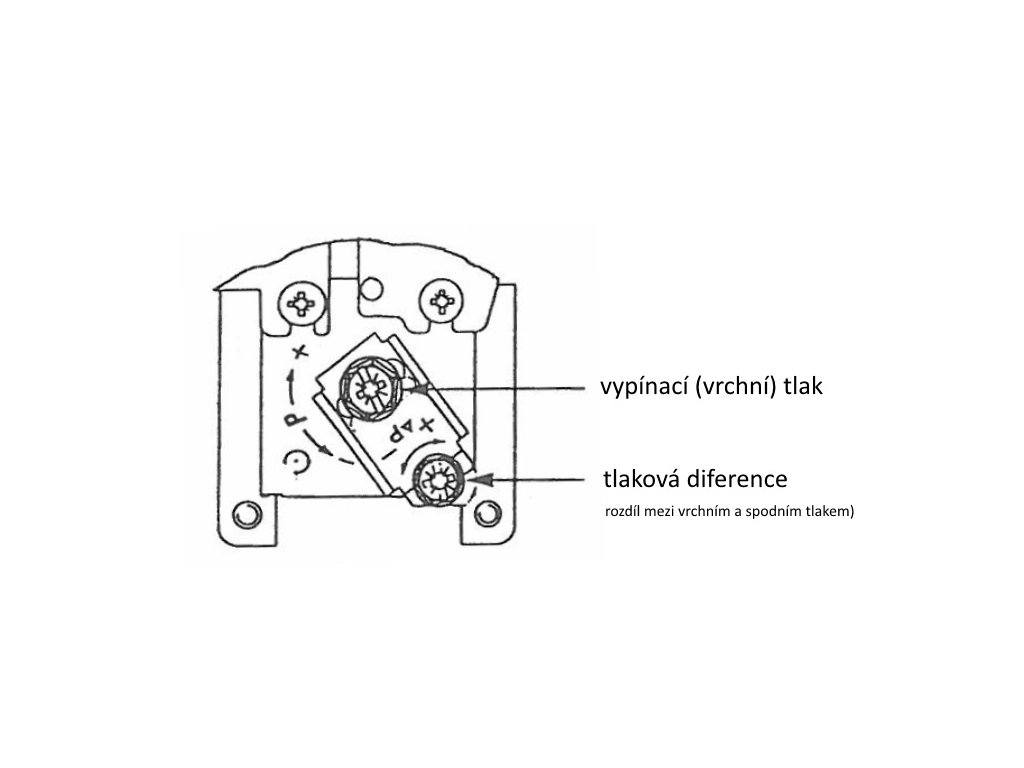

Návod na nastavení tlakového spínače:
Nastavíme zapínací tlak (bývá na tlakovém spínači označen jako P). Tlaková diference (rozdíl mezi zapínacím a vypínacím tlakem) bývá nastavena z výroby na 2 bary, takže ji není třeba ve většině případů upravovat.
Pokud tedy nastavíme zapínací tlak například na 6 barů, bude vypínací tlak 8 barů.
Pouze v případě, že bychom požadovali jiný vypínací tlak, můžeme uprtavit tlakovou diferencii (symbol delta T).
